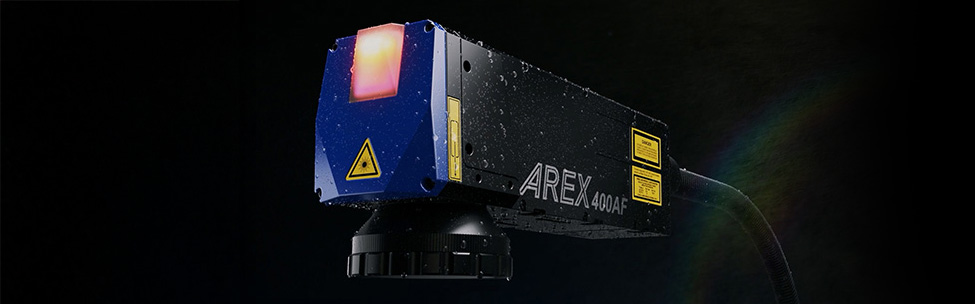

Znakowarka laserowa Datalogic AREX400 AF
Precyzja i elastyczność bez ograniczeń
Datalogic AREX400 AF to przełomowe rozwiązanie w dziedzinie przemysłowego znakowania laserowego, które eliminuje ograniczenia tradycyjnych systemów o stałej ogniskowej. Dzięki zintegrowanemu modułowi Adjustable Focus (AF), system pozwala na błyskawiczną zmianę formatu produkcji oraz precyzyjne znakowanie powierzchni o różnych wysokościach bez konieczności mechanicznej regulacji głowicy. W porównaniu do poprzednich generacji, urządzenie wyposażono w przemysłowy komputer embedded o dwukrotnie wyższej wydajności procesora (Intel Atom x6413E @ 1.5 GHz) oraz powiększonej pamięci RAM (8GB) i dyskowej (128 GB), co zapewnia płynną pracę w najbardziej wymagających procesach.
Chcesz trwale oznaczyć swój produkt?
Skontaktuj się z nami! Nasi eksperci są gotowi, by pomóc Ci znaleźć idealne rozwiązanie.
Unikalna, ultra-kompaktowa głowica galvo o stopniu ochrony IP64 jest najmniejszą dostępną obecnie na rynku. Kompaktowa głowica skanująca i światłowód przesyłowy w standardzie robotycznym (promień gięcia do 110 mm) umożliwia integrację na ramionach robotów i w ciasnych liniach produkcyjnych. Konkurencyjne rozwiązania często wymagają zewnętrznych, kosztownych osi zmotoryzowanych do obsługi detali wielopoziomowych, podczas gdy AREX400 AF realizuje to zadanie wewnętrznie, redukując koszty i czas wdrożenia.
System wspiera najnowsze standardy łączności HDMI oraz oprogramowanie LIGHTER 9, które oferuje pełną kompatybilność wsteczną i skrócony czas nauki obsługi. Zastosowanie technologii Safe Laser Off (SLO) gwarantuje najwyższy poziom bezpieczeństwa bez zużycia komponentów elektromechanicznych, nawet w trybie pracy 24/7. Wejścia bezpieczeństwa są zgodne z normą: EN ISO 13849-1 (certyfikat TUV) w całości wykonane na przekaźnikach półprzewodnikowych bez limitu cykli przełączania. AREX400 AF bazujący na źródle światłowodowym o żywotności ok. 100.000 h pracy stanowi ekologiczne rozwiązanie niewymagające materiałów eksploatacyjnych, zmniejszające emisję CO2 o połowę w stosunku do tradycyjnych laserów YVO4 i YAG.
Najważniejsze cechy produktu
- Programowo sterowana ogniskowa: Wbudowana ruchoma soczewka do kalibracji ostrości (Z-shifter) eliminuje potrzebę ręcznego ustawiania dystansu głowicy od detalu.

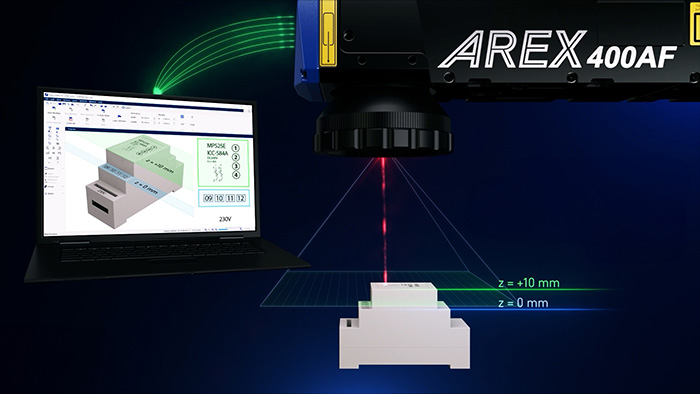

- Znakowanie wielopoziomowe: Możliwość znakowania powierzchni o różnych wysokościach w ramach jednego cyklu roboczego – każdy z obiektów na polu roboczym może mieć inna wartość poziomu Z.
- Ultra-kompaktowa głowica IP64: Najmniejsza na rynku głowica skanująca (zaledwie 3,5 kg) odporna na kurz i wilgoć. Możliwość instalacji na ramieniu robota.
- Wydajny komputer przemysłowy: Procesor Intel Atom x6413E, 8 GB RAM i 128 GB pamięci SSD.
- Nowoczesna łączność: Wbudowane wyjście HDMI oraz porty LAN i USB dla łatwej integracji z systemami IT.
- Zaawansowane oprogramowanie: Pakiet LIGHTER 9 z intuicyjnym interfejsem i obsługą ponad 100 typów kodów.
- Zgodność z Industry 4.0: Obsługa protokołów Profinet, EtherNet/IP oraz TCP/IP.
Kluczowe technologie: Adjustable Focus i Fiber Laser
System AREX400 AF bazuje na zaawansowanej technologii lasera światłowodowego (Fiber Laser), dostępnej w wersjach Pulsed oraz MOPA, co gwarantuje wyjątkową stabilność i długowieczność źródła. Najważniejszą innowacją jest wbudowany Z-shifter ogniskowej, który pozwala na dynamiczną regulację odległości roboczej w zakresie do +/- 60 mm (zależnie od wybranej soczewki). Technologia ta pozwala systemowi automatycznie kompensować tolerancje montażowe oraz różnice w wysokości detali, co znacząco zwiększa przepustowość linii produkcyjnej. Model MOPA dodatkowo oferuje regulację szerokości impulsu (od 1,5 ns do 350 ns), co jest kluczowe przy znakowaniu materiałów wrażliwych na ciepło, takich jak tworzywa sztuczne, zapewniając wysoki kontrast bez deformacji materiału.
Specyfikacja techniczna
| Parametr | Model AREX 4×0 / 40C AF (Pulsed Fiber) | Model AREX 42M-xAF (MOPA) |
| Moc nominalna | 10 W, 20 W, 30 W, 50 W, 100 W | 20 W |
| Długość fali | 1055 – 1075 nm | 1055 – 1075 nm |
| Czas trwania impulsu | Stały (typ. 100 ns) | Regulowany (1.5 ns ÷ 350 ns) |
| Odległość robocza (Z=0) | 158 mm / 261 mm / 492.5 mm | 158 mm / 261 mm / 492.5 mm |
| Zakres regulacji Z | Do +/- 60 mm (soczewka 420L) | Do +/- 60 mm (soczewka 420L) |
| Obszar znakowania (max) | 285 x 285 mm (soczewka 420L) | 285 x 285 mm (soczewka 420L) |
| Stopień ochrony | Głowica: IP64 / Rack: IP31 | Głowica: IP64 / Rack: IP31 |
| System operacyjny | Windows 10 IoT LTSC | Windows 10 IoT LTSC |
| Interfejsy PC | HDMI, 5x USB, 3x LAN, RS-232 | HDMI, 5x USB, 3x LAN, RS-232 |
Dostępne modele AREX400 AF
Poniższa tabela zawiera kompletną listę jednostek znakujących, zróżnicowanych pod względem mocy źródła, typu lasera (Pulsed Fiber lub MOPA) oraz zastosowanej soczewki, co bezpośrednio wpływa na pole robocze i zakres regulacji ogniskowej.
| Numer katalogowy | Nazwa produktu | Opis produktu |
| 985180149 | AREX 410-MAF Fiber Marker | Znakowarka laserowa AREX 410-MAF, obiektyw F160M (100x100mm), źródło światłowodowe, 1064nm, moc: 10W, WIN10, regulowany fokus +/-20mm |
| 985180150 | AREX 410-NAF Fiber Marker | Znakowarka laserowa AREX 410-NAF, obiektyw F254M (140x140mm), źródło światłowodowe, 1064nm, moc: 10W, WIN10, regulowany fokus +/-40mm |
| 985180153 | AREX 420-MAF Fiber Marker | Znakowarka laserowa AREX 420-MAF, obiektyw F160M (100x100mm), źródło światłowodowe, 1064nm, moc: 20W, WIN10, regulowany fokus +/-20mm |
| 985180154 | AREX 420-NAF Fiber Marker | Znakowarka laserowa AREX 420-MAF, obiektyw F254M (140x140mm), źródło światłowodowe, 1064nm, moc: 20W, WIN10, regulowany fokus +/-40mm |
| 985180156 | AREX 420-BAF Fiber Marker | Znakowarka laserowa AREX 420-BAF, obiektyw F420L (285x285mm), źródło światłowodowe, 1064nm, moc: 20W, WIN10, regulowany fokus +/-60mm |
| 985190011 | AREX 42M-MAF Fiber Marker | Znakowarka laserowa AREX 42M-MAF, obiektyw F160M (100x100mm), źródło światłowodowe typu MOPA – o zmiennym czasie impulsu, 1064nm, moc: 20W, WIN10, regulowany fokus +/-20mm |
| 985190012 | AREX 42M-NAF Fiber Marker | Znakowarka laserowa AREX 42M-MAF, obiektyw F254M (140x140mm), źródło światłowodowe typu MOPA – o zmiennym czasie impulsu, 1064nm, moc: 20W, WIN10, regulowany fokus +/-20mm |
| 985190014 | AREX 42M-BAF Fiber Marker | Znakowarka laserowa AREX 42M-MAF, obiektyw F420L (285x285mm), źródło światłowodowe typu MOPA – o zmiennym czasie impulsu, 1064nm, moc: 20W, WIN10, regulowany fokus +/-20mm |
| 985180157 | AREX 430-MAF Fiber Marker | Znakowarka laserowa AREX 430-MAF, obiektyw F160M (100x100mm), źródło światłowodowe, 1064nm, moc: 30W, WIN10, regulowany fokus +/-20mm |
| 985180158 | AREX 430-NAF Fiber Marker | Znakowarka laserowa AREX 430-MAF, obiektyw F254M (140x140mm), źródło światłowodowe, 1064nm, moc: 30W, WIN10, regulowany fokus +/-40mm |
| 985180160 | AREX 430-BAF Fiber Marker | Znakowarka laserowa AREX 430-BAF, obiektyw F420L (285x285mm), źródło światłowodowe, 1064nm, moc: 30W, WIN10, regulowany fokus +/-60mm |
| 985180161 | AREX 450-MAF Fiber Marker | Znakowarka laserowa AREX 450-MAF, obiektyw F160M (100x100mm), źródło światłowodowe, 1064nm, moc: 50W, WIN10, regulowany fokus +/-20mm |
| 985180162 | AREX 450-NAF Fiber Marker | Znakowarka laserowa AREX 450-MAF, obiektyw F254M (140x140mm), źródło światłowodowe, 1064nm, moc: 50W, WIN10, regulowany fokus +/-40mm |
| 985180164 | AREX 450-BAF Fiber Marker | Znakowarka laserowa AREX 450-BAF, obiektyw F420L (285x285mm), źródło światłowodowe, 1064nm, moc: 50W, WIN10, regulowany fokus +/-60mm |
| 985180165 | AREX 40C-MAF Fiber Marker | Znakowarka laserowa AREX 40C-MAF, obiektyw F160M (100x100mm), źródło światłowodowe, 1064nm, moc: 100W, WIN10, regulowany fokus +/-20mm |
| 985180166 | AREX 40C-NAF Fiber Marker | Znakowarka laserowa AREX 40C-MAF, obiektyw F254M (140x140mm), źródło światłowodowe, 1064nm, moc: 100W, WIN10, regulowany fokus +/-40mm |
| 985180168 | AREX 40C-BAF Fiber Marker | Znakowarka laserowa AREX 40C-BAF, obiektyw F420L (285x285mm), źródło światłowodowe, 1064nm, moc: 100W, WIN10, regulowany fokus +/-60mm |
Akcesoria i opcje dodatkowe
Wszystkie modele AREX400 AF są dostarczane bez kabla zasilającego, który należy dobrać oddzielnie. System można rozbudować o zaawansowane czujniki, licencje programowe oraz systemy odciągu oparów.
Numer katalogowy | Nazwa akcesorium | Opis |
93ACC0445 | EU POWER CORD 2m | Kabel zasilający (standard europejski) z blokadą V-Lock |
93ACC0444 | US POWER CORD 2m | Kabel zasilający (standard USA) z blokadą V-Lock |
93ACC0446 | CN POWER CORD 2m | Kabel zasilający (standard chiński) z blokadą V-Lock |
93ACC0447 | STRIPPED POWER CORD | Kabel zasilający bez wtyczki (do bezpośredniego podłączenia) |
93ACC0448 | ANALOG DISTANCE SENSOR KIT | Zestaw czujnika dystansu do funkcji Full Autofocus |
93ACC0371 | F-THETA PROTECTIVE CAP | Wymienna nakładka ochronna na soczewki typu M (F160M/F254M) |
985330031 | CONTROL BOX STANDARD | Zewnętrzna skrzynka sterownicza (złącze X1) |
93ACC0413 | EXTERNAL FOCUS FINDER | Pomocniczy wskaźnik ogniska dla soczewek typu B (F420L) |
985340038 | LAS FUME EXTRACTOR BASIC | Odciąg oparów BOFA Basic (230VAC) |
985340039 | LAS FUME EXTRACTOR PRO | Odciąg oparów BOFA Pro (90-257VAC) |
93ACC1919 | PROFINET LICENSE | Licencja na protokół komunikacyjny Profinet dla LIGHTER |
93ACC1918 | MARVIS SW LICENSE | Licencja programowa do integracji ze skanerami Matrix (walidacja kodów) |
93ACC0372 | MARVIS BRACKET | Uchwyt montażowy dla skanerów Matrix przy soczewkach M i L |
